低壓柜架系列

MNS標準型低壓抽出式開關

產品分類:低壓柜架系列
產品概述:

MNS標準型低壓抽出式開關柜,適用于交流50(6D0) HZ,額定工作電壓66OV及以下的系統,用于發電、輸電、配電、電能轉換和電能消耗設備的控制。除一般陸用外,經過特殊處理后還可用于海上石油鉆采平臺和核電站中。符合GB7251.1、GB/T23359、JB/T9661等相關標準。

MNS改進型是在標準型的基礎上改進研制的產品。適用于交流50(60)HZ,額定工作電壓660V及以下的系統,用于發電、輸電、配電、電能轉換和電能消耗設備的控制。產品符合GB7251.1、J B/T9661等相關標準。

結構說明

柜體基本框架為C型材組合式結構,柜架的全部結構件都經過鍍鋅處理或敷鋁鋅板制作。通過自攻鎖緊螺釘緊固互相連接成基本框架,再按方案變化需要,加上相應的門、封板、隔板、安裝支架,以及母線、功能單元等零部件,組裝成一臺完整的裝置,內零部件尺寸、隔室尺寸,全部按模數化(模數單位E=25MM)配置。抽屜單元采用高強度阻燃型工程塑料組件,有效地加強了防護安全性能,抽屜單元具有體積小、功能強、互換性高、更換維修方便、接觸可靠等特點。柜體可采用側出線,也可采用后出線方式。垂直通道采用半塊功能板方式,便于維護且降低了成本。柜體防護等級IP3X-4X。


結構特點

抽屜類型分四種標準尺寸,都是以8E(200MM)高度為基準,它們分別為8E/4、8E/2、8E、16E和24E。單元回路額定電流40OA及以下。其中8E/4和8E/2兩種抽屜的結構是用阻燃型塑料和鋁合金型材組成。四種抽屜單元可在一個柜體中作單一組裝,也可作混合組裝,功能單元隔離總高度72E(1800MM)。

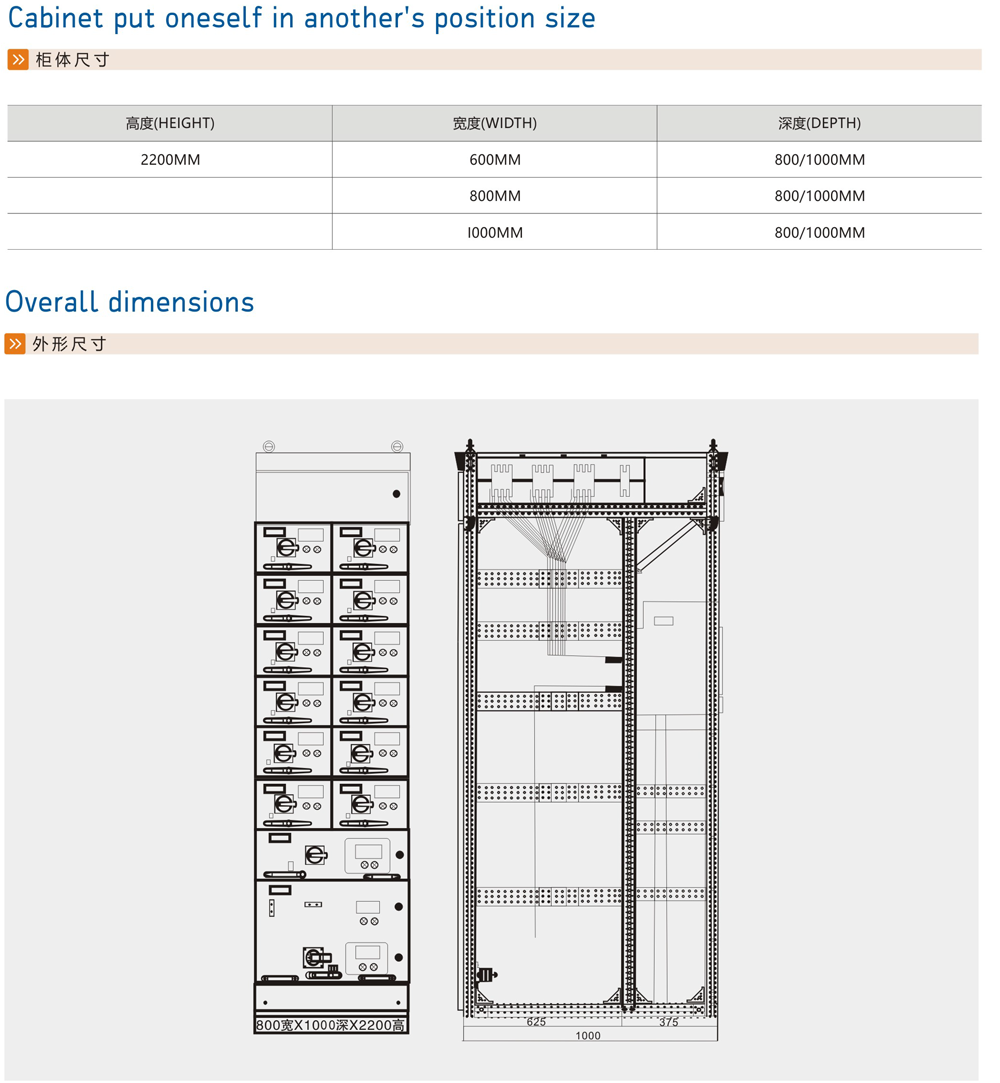

其他參數
